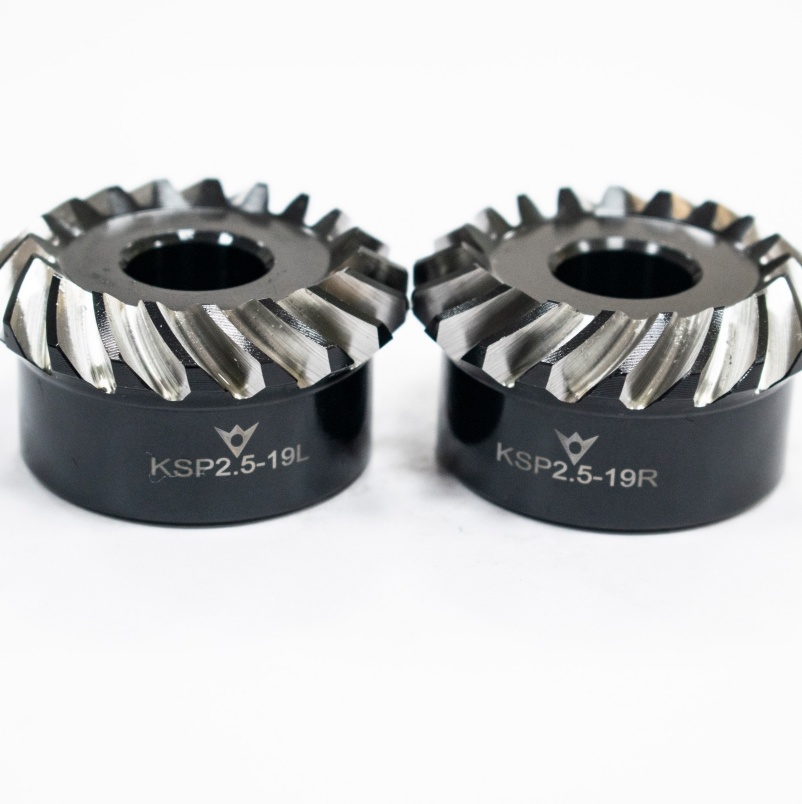

ZHOSEN中森等徑傘齒輪

ZHOSEN中森磨齒等徑傘齒輪 1.?定義等徑傘齒輪是傘齒輪（圓錐齒輪）的一種特殊類型，指兩個相互嚙合的傘齒輪的節圓直徑相等，因此也被稱為 “等徑圓錐齒輪”。其齒形可以是直齒或螺旋齒（螺旋等徑傘齒輪），常用于兩相交軸（通常軸交角為 90°）之間的等速傳動。 2.?結構特點 對稱設計：兩齒輪的錐頂相交于一點，節圓錐角相等，齒頂圓錐、齒根圓錐的幾何尺寸對稱。傳動比固定：由于節圓直徑相等，傳動比恒為 1:1（即輸入轉速與輸出轉速相同，僅改變傳動方向）。二、工作原理當主動輪旋轉時，從動輪以相同轉速反向旋轉，實現傳動方向的改變（如垂直方向傳動），同時保持轉速不變。若為螺旋齒等徑傘齒輪，輪齒螺旋角方向相反（一左一右），以保證嚙合時的力平衡，減少軸向力。典型應用領域機械制造：機床工作臺的轉向機構（如臥式銑床的進給傳動）。自動化生產線的物料轉向輸送裝置。汽車與航空航天：汽車分動箱中連接前后驅動軸的等速傳動（部分四驅車型）。飛機起落架收放機構的轉向傳動，需保持轉速一致以確保同步性。精密儀器：光學儀器的俯仰 / 水平轉動機構（如望遠鏡支架），要求傳動平穩、無轉速損失。機器人領域：關節型機器人的旋轉關節，通過等徑傘齒輪實現扭矩傳遞和方向轉換，保證動作精度。
